前言
四月份，我在嘉立创完成了自己画原理图、设计PCB并免费打板的初体验初次体验嘉立创电路设计PCB打板。但对于更复杂的电路，我的水平还远远不够。好在有立创开源平台，可以让我学习并复刻大神们的设计。 在平台闲逛许久，一直因技术门槛而犹豫。直到发现《基于esp32的有线蓝牙网关》这个项目，它相对简单，又正好是我所需要的，于是决定大胆尝试，开启我的第一次复刻之旅。
正文
前期准备
开源项目大多使用贴片元器件，用电烙铁逐个焊接非常吃力。为此，我特地“斥巨资”采购了一套贴片焊接装备：恒温加热台、硅胶垫、焊锡膏和精密镊子。
在嘉立创“薅羊毛”

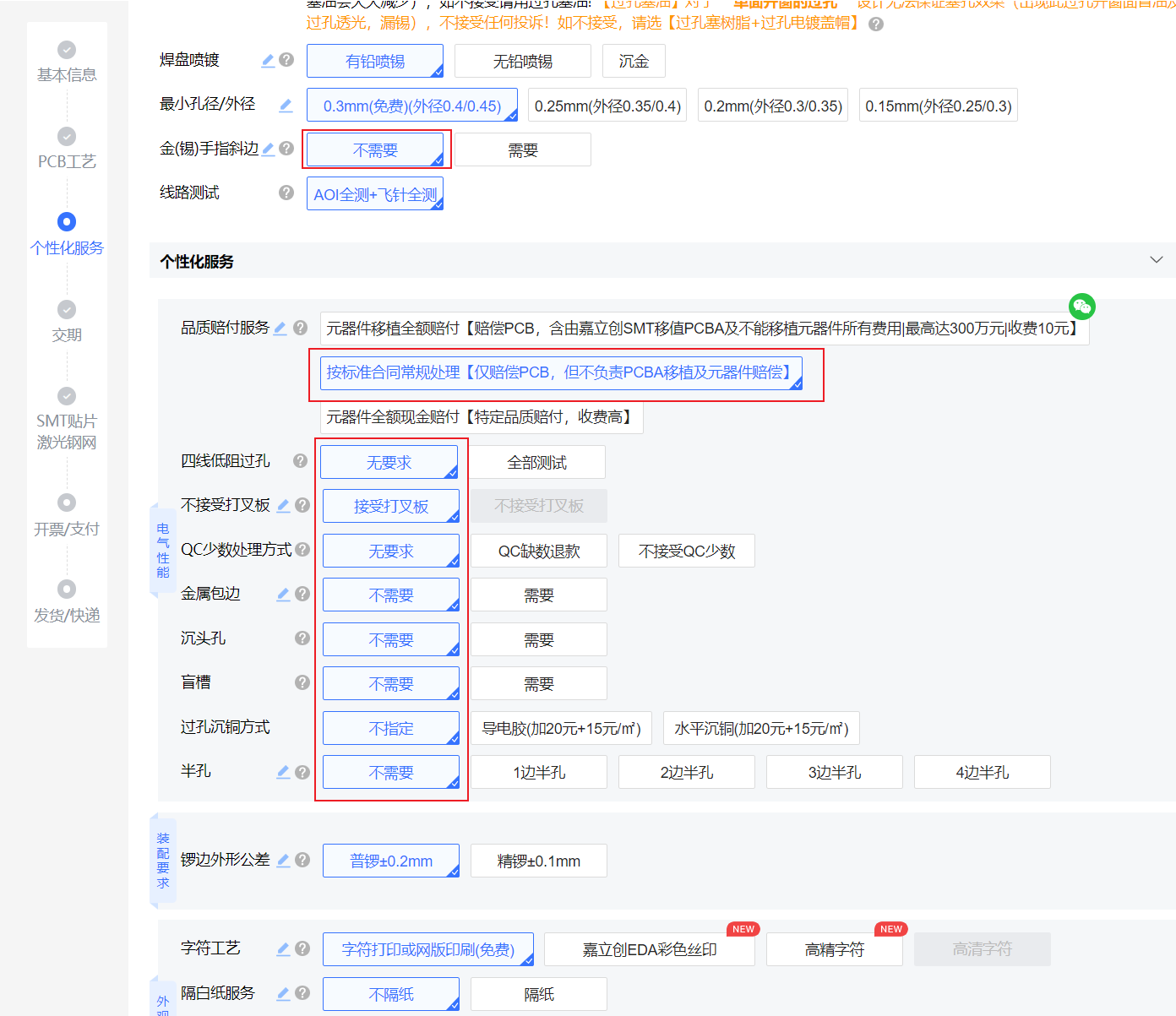

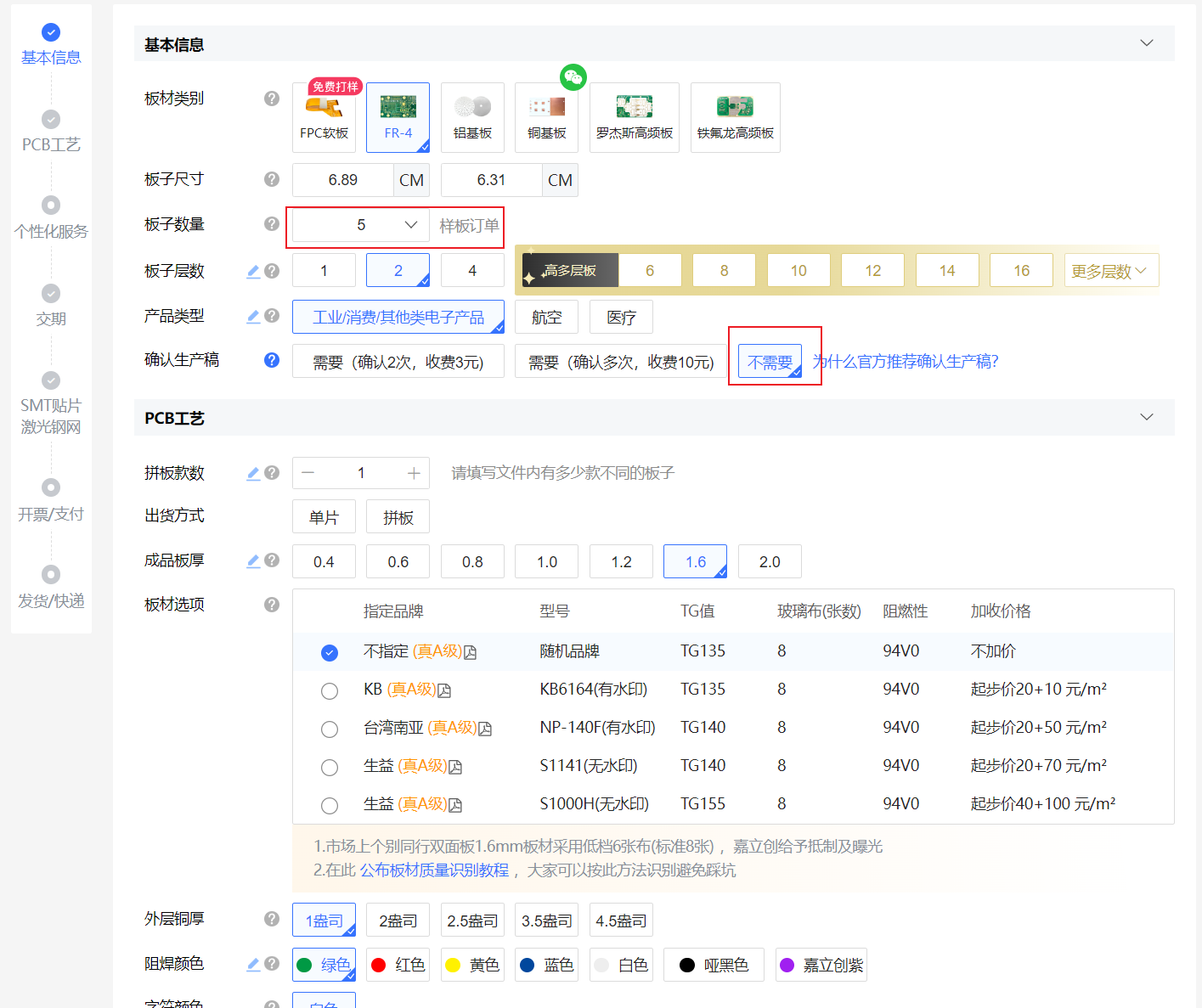

1. 下单PCB

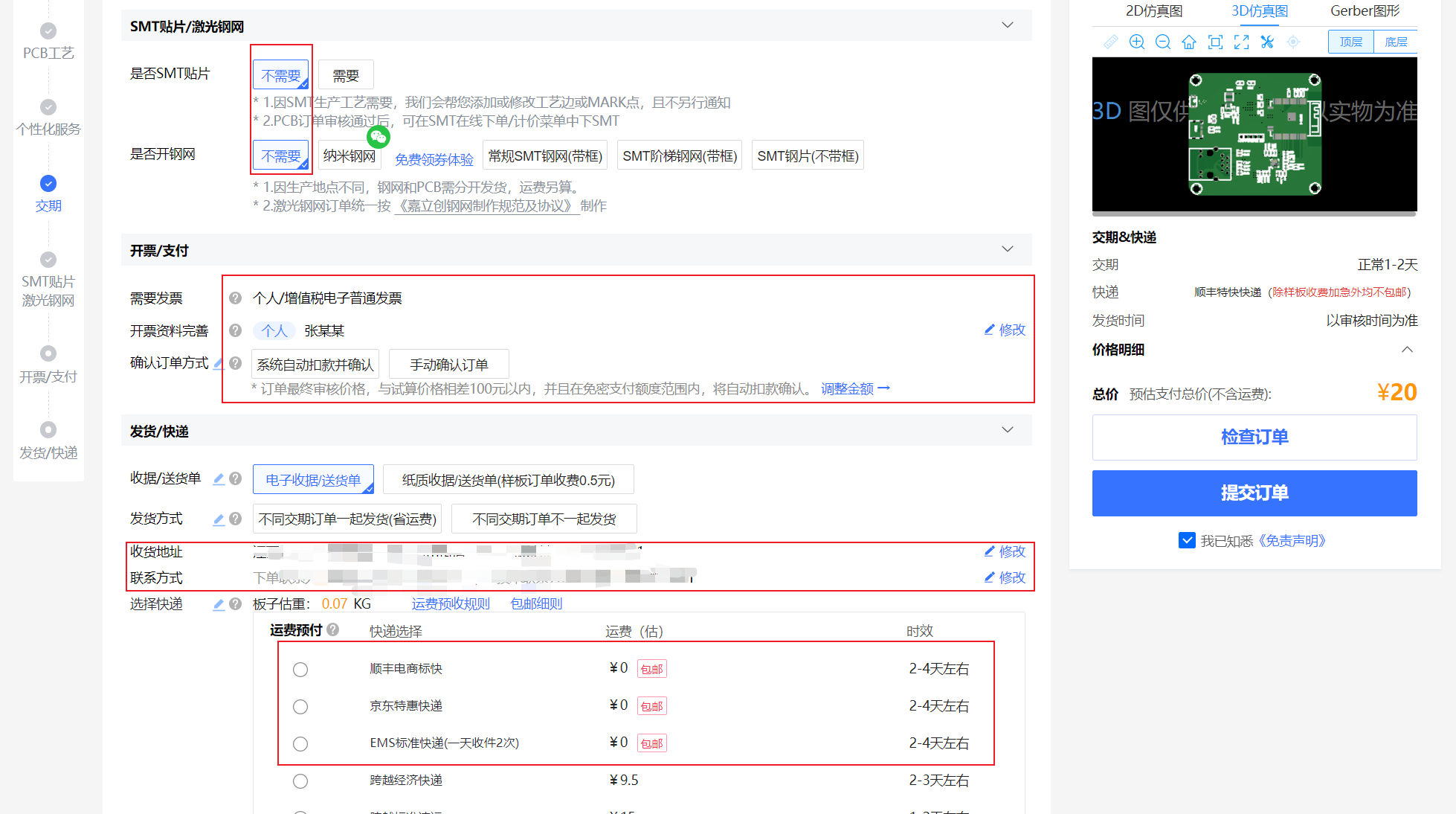

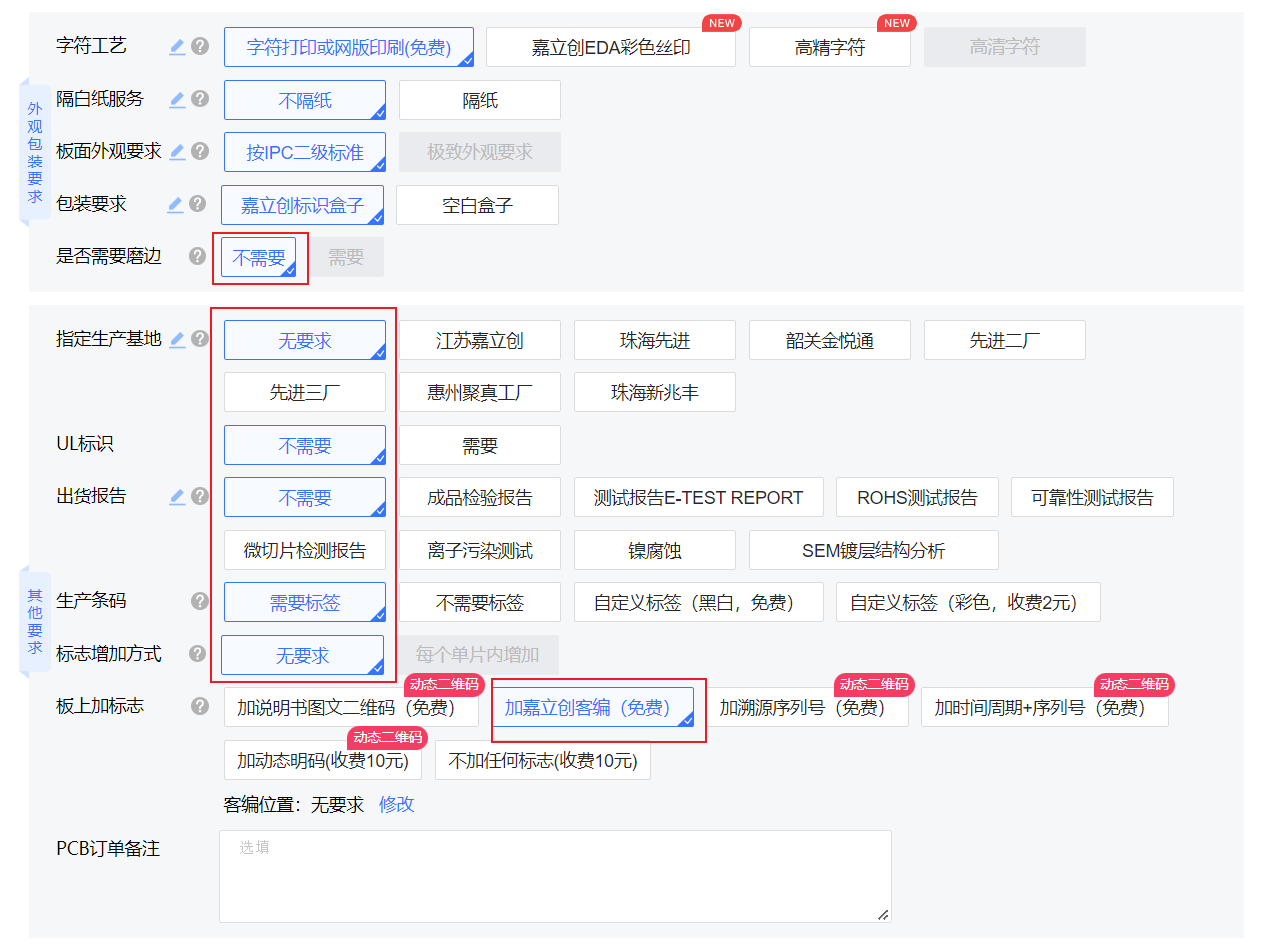

原则很简单：收费项目一概不选，只选免费的。最后使用优惠券完成了PCB打样，还顺手用另一张券兑换了3D打印的外壳（虽然我自己有3D打印机，但有免费券不用总觉得亏了）。

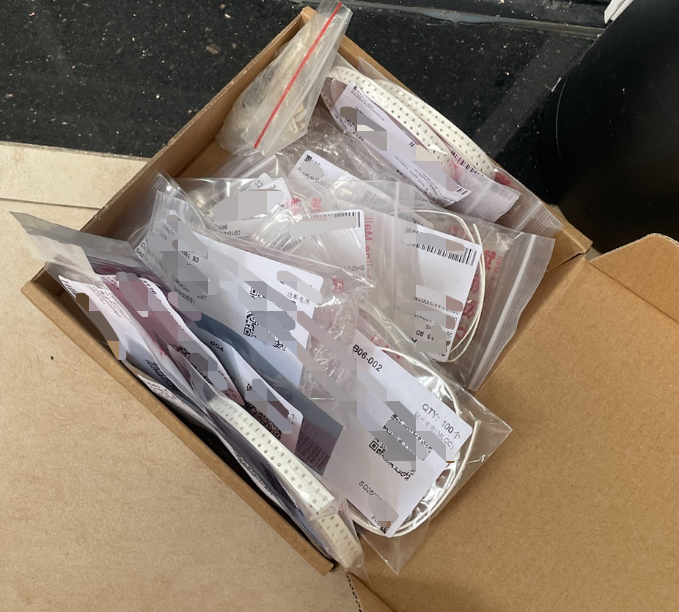

2. 下单元器件

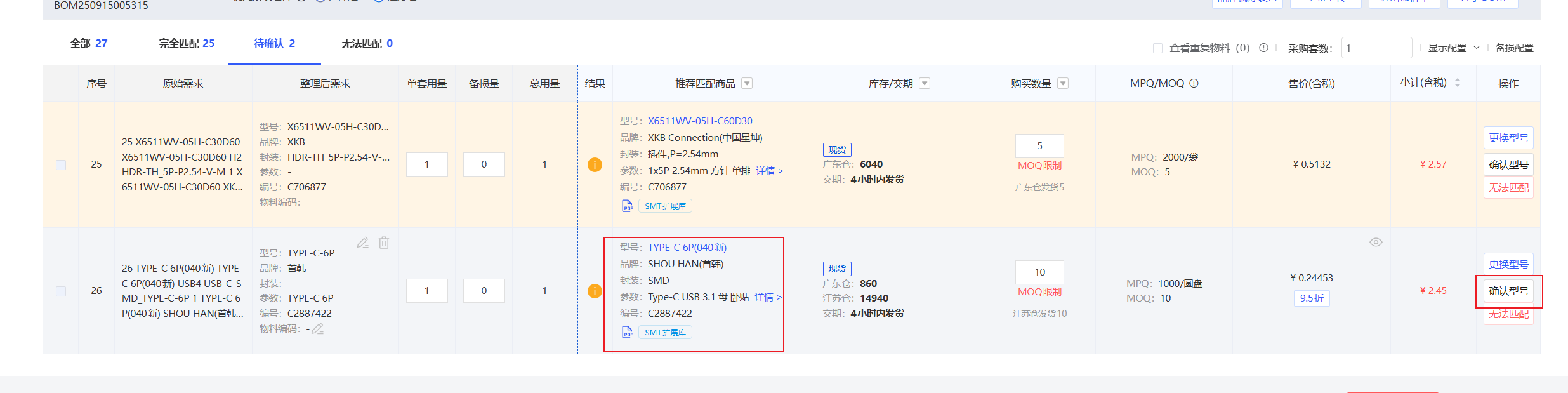

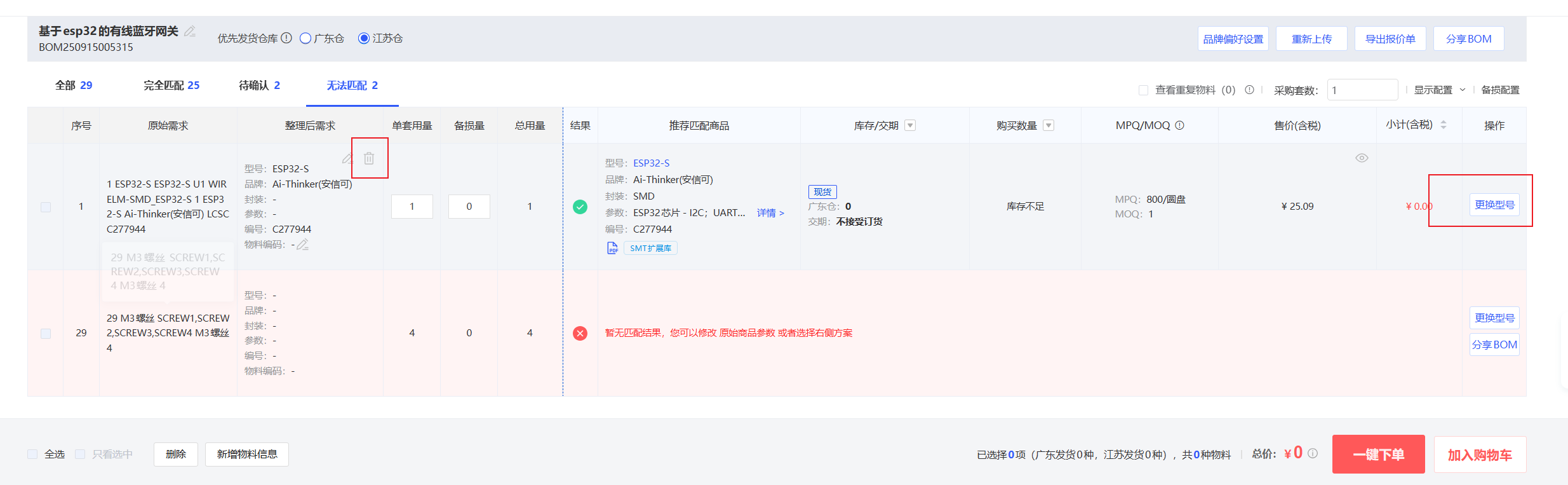

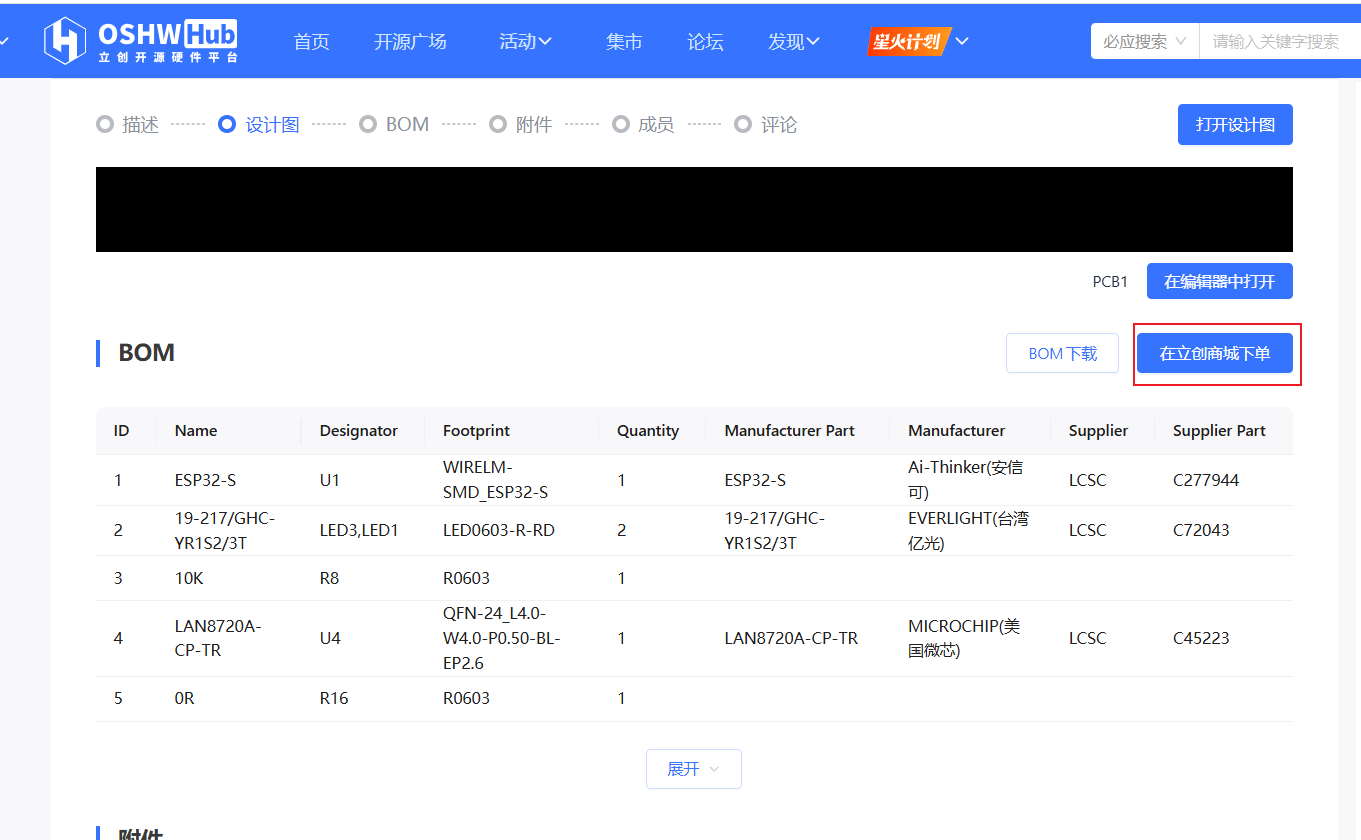

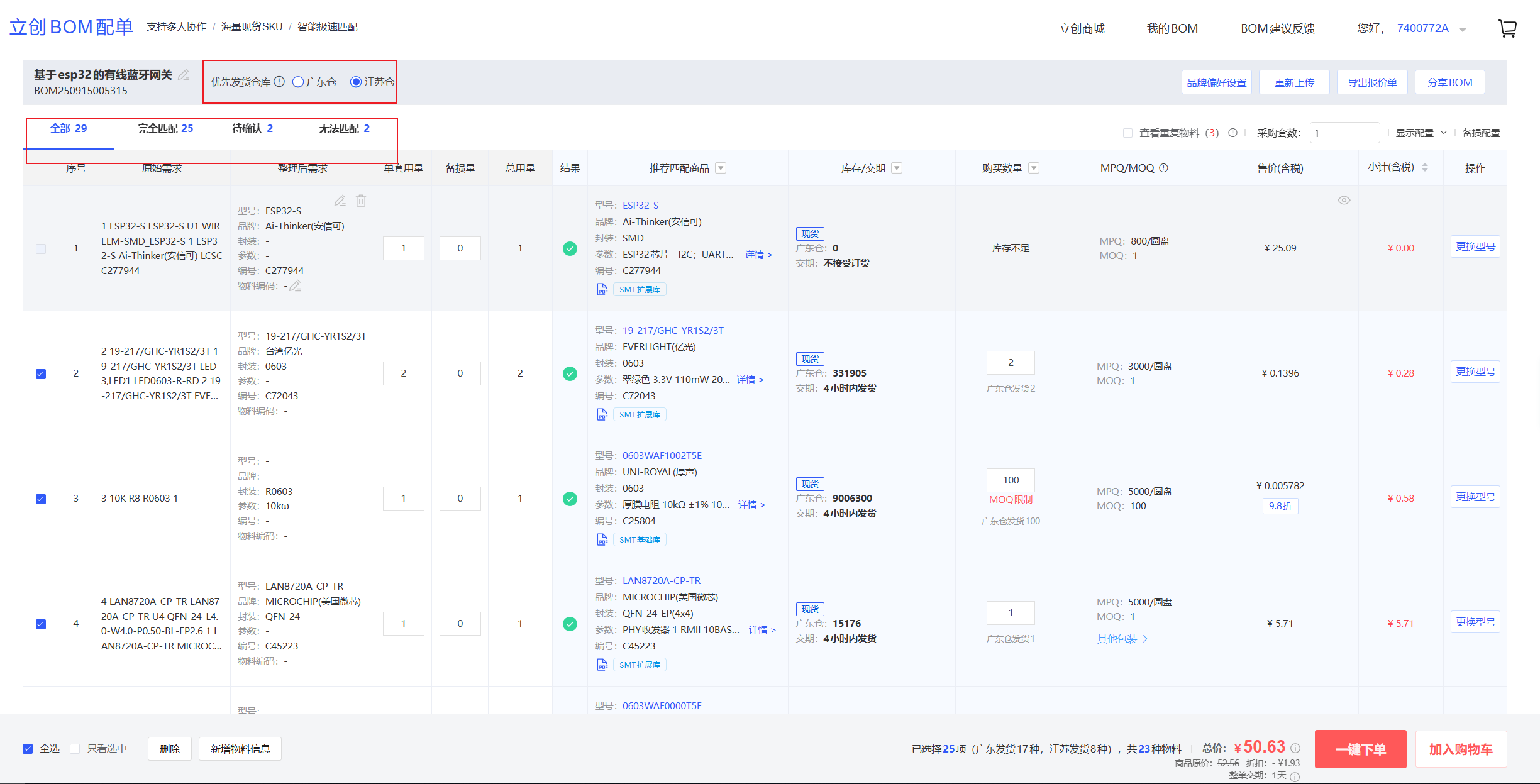

这是整个流程中最繁琐的一步。通过BOM清单下单，系统能自动匹配大部分元器件，但总有几样无法识别，需要对照电路图手动查找型号并替换。
此外，还需注意：
-
最小起订量（MOQ）： 有些元件单价几分钱，但起订量要1000个。遇到这种情况，我会根据价格决定是在立创硬着头皮买，还是转战淘宝、拼多多。
-

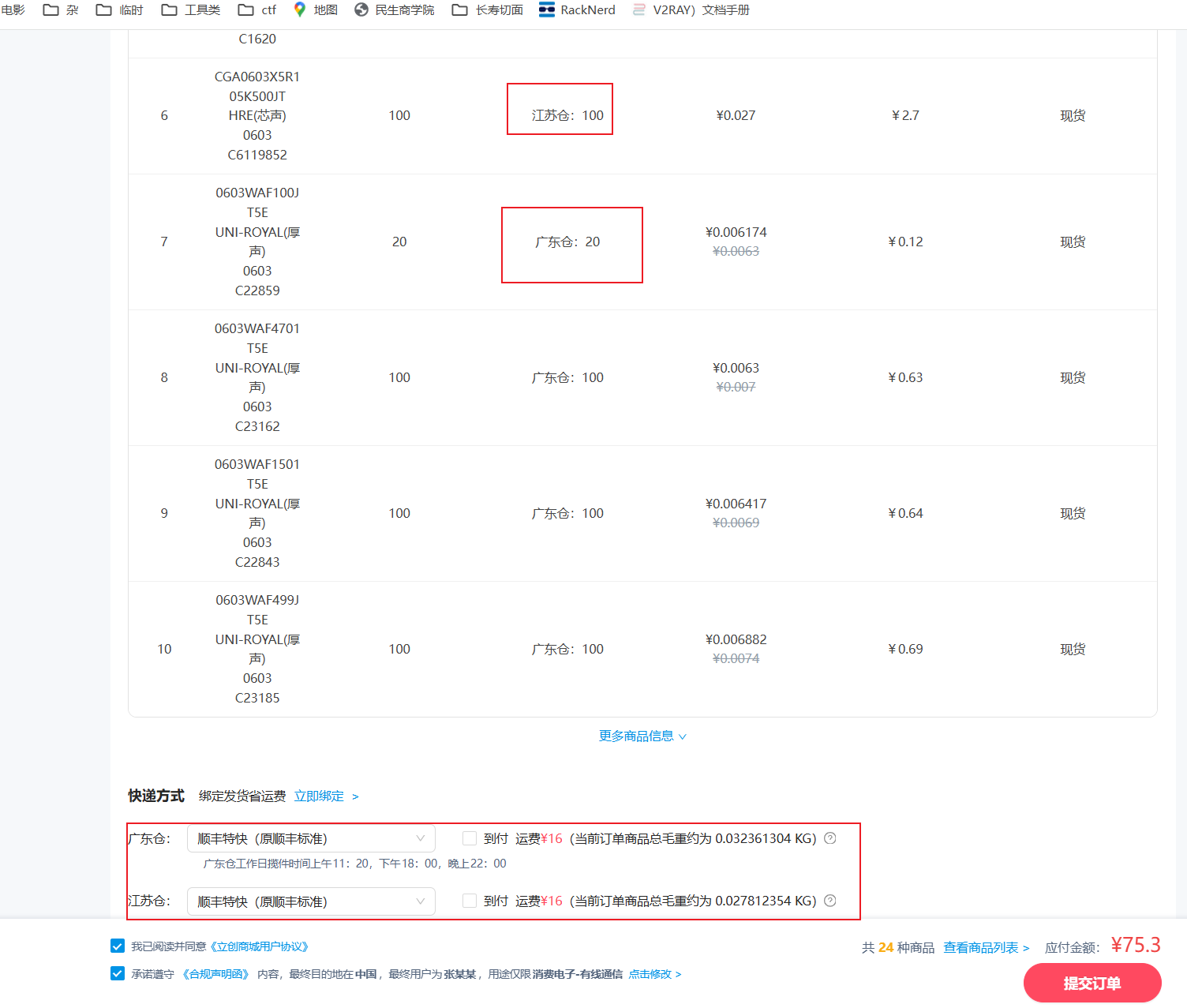

发货地：立创有广州和江苏两个仓库。理想情况是所有元件集中从一个仓库发货以节省邮费。但现实很骨感——我优先选择广州仓后，发现有两种总价仅7毛钱的元件只有江苏仓有货。这意味着我要为这7毛钱另付16元邮费。最终，我果断放弃了这两种元件，选择在其他平台单独购买

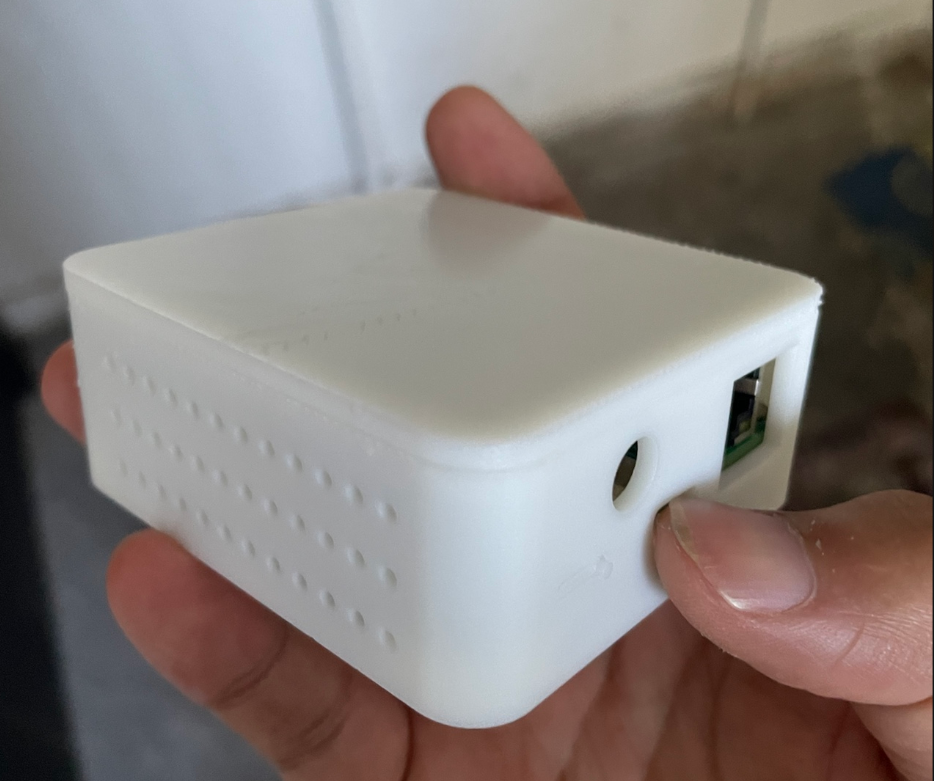

3. 下单3D打印
这一步最简单，上传模型，用券，下单，一气呵成。
开工：贴片焊接
-
上锡膏：将锡膏均匀涂抹在焊盘上。
-
摆元件：用镊子根据PCB上的位号小心翼翼地将元器件摆放到位。这里要特别留意二极管、电容等有正负极性的元件，方向绝不能错。
-

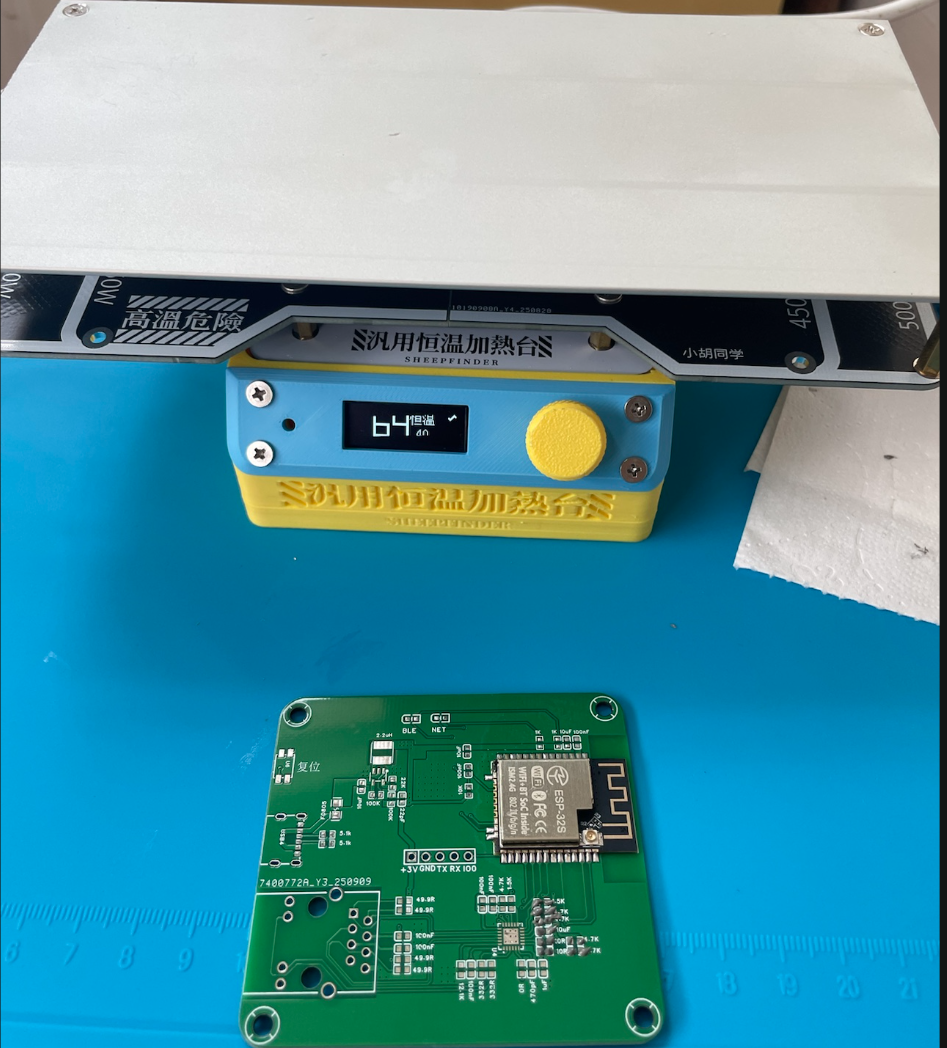

加热焊接：将加热台升温至200℃，放上PCB，静静等待奇迹发生……几分钟后，一块焊接完成的板子就出炉了！

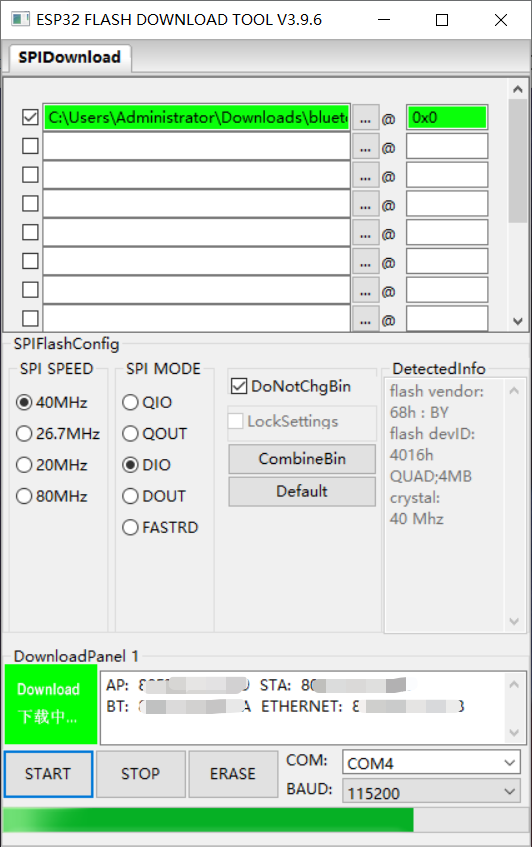

刷系统固件
通过板载的TTL接口刷写固件。这里我遇到了一个大坑：刷机软件一直报错“2-sync fail”，折腾了将近四个小时。最后才发现，问题出在芯片供应商——他们“挂羊头卖狗肉”，把ESP32芯片冒充ESP32-S系列卖给了我，导致固件无法正常识别和刷入。
应用调试

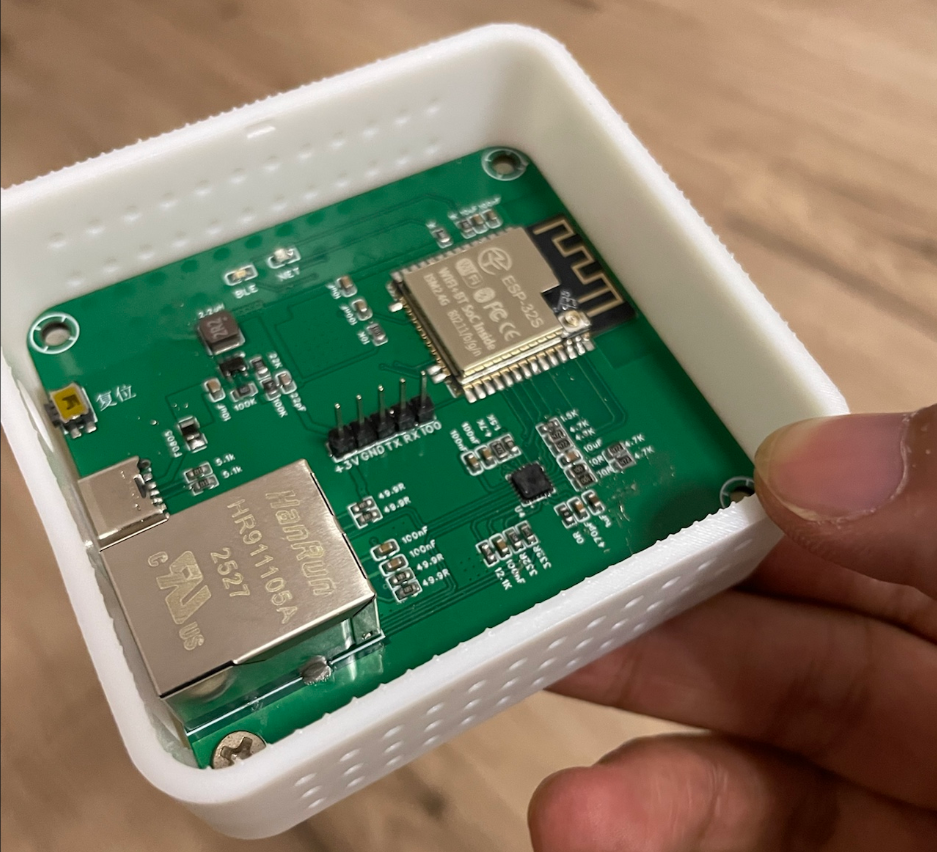

解决刷机问题后，进入最终的通电测试。幸运的是，第一次做贴片焊接，板子没有“冒烟放烟花”。主要功能测试一切正常，唯独两个LED指示灯不亮。鉴于核心功能完好，我也就懒得深究，算是留下一点小小的遗憾。
总结
我的首次立创开源项目复刻，总体还算成功！通过这次实践，我不仅学会了如何高效地利用嘉立创的免费资源（PCB和3D打印），还掌握了根据BOM清单采购元件、使用加热台进行回流焊等新技能。
