3D打印件-氛围灯改造

前言

上周通过makerworld打印了个宝塔氛围灯,但是打完后才知道这玩意还需要拓竹Kit-001配件(彩色灯)才算真的一套摆件。但看着32元价格,思索片刻决定自己DIY做一个。一是因为觉得这配件功能简单,32元价格有点虚高;二是因为家里有智能家居homeassistant,我需要氛围灯能接入实现设备间联动。

正文

最初想法只是点亮宝塔氛围灯,所以找出个ESP-01 Relay,搭配几个LED暖灯。哐当哐当…..几个小时搞定了,但看着只能点亮和熄灭,感觉这“氛围灯”少了那么点意思,所以决定再升级下,弄个完整版的RGB灯。翻翻抽屉找到个Wemos D1-mini,采购个5v的RGB灯带(WS2812B)三色灯带,再刷上WLED系统妥妥的。

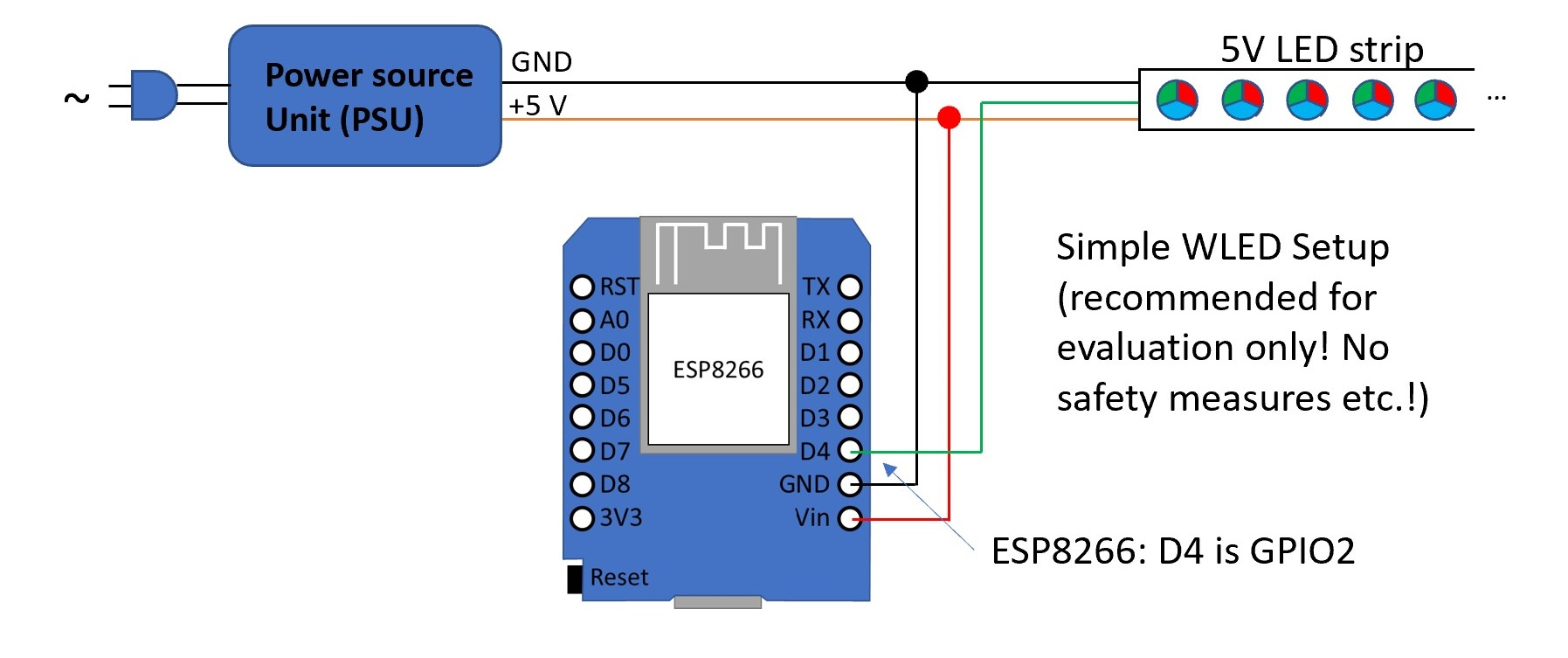

电路图

电路图

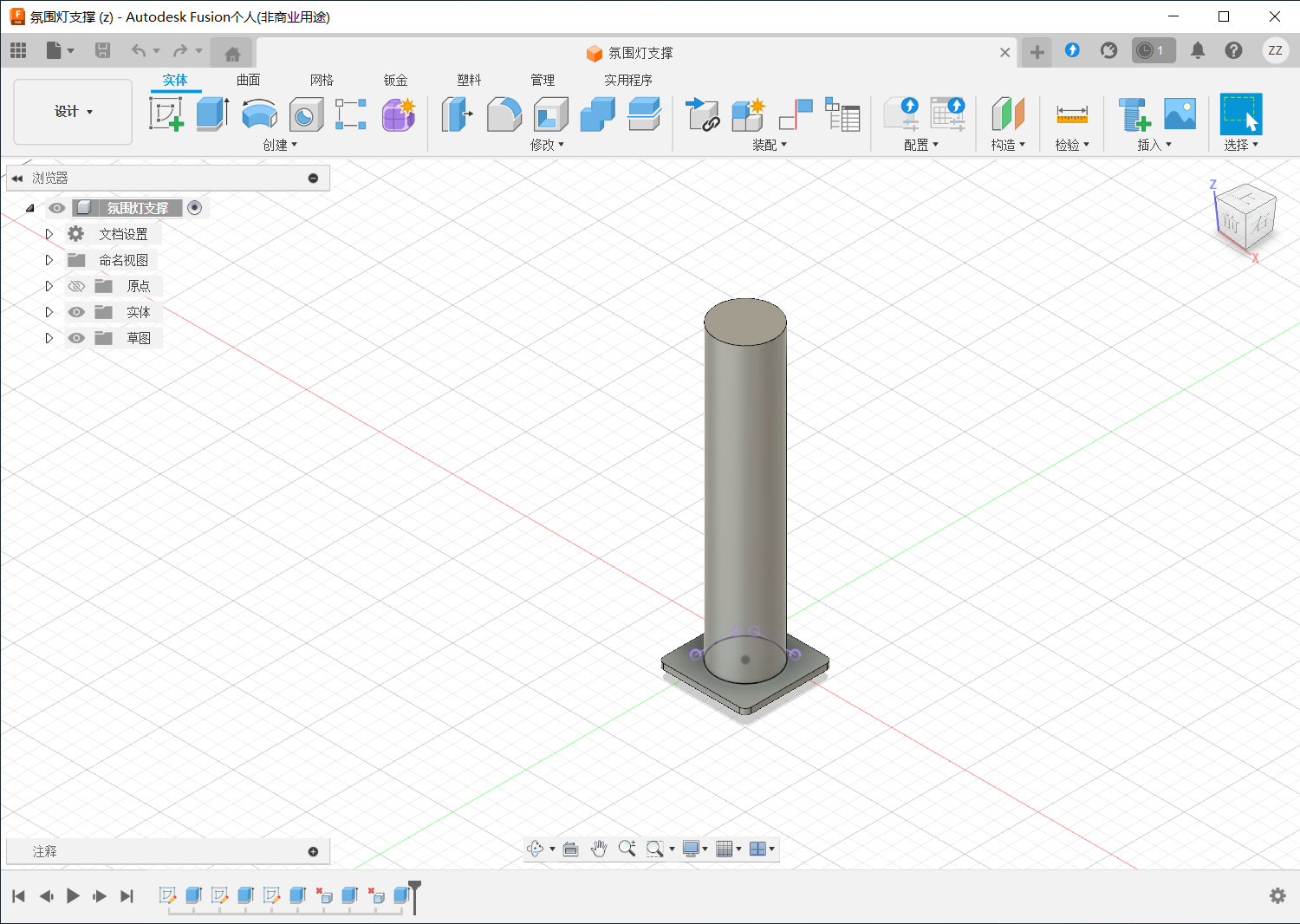

给灯带设计个支撑

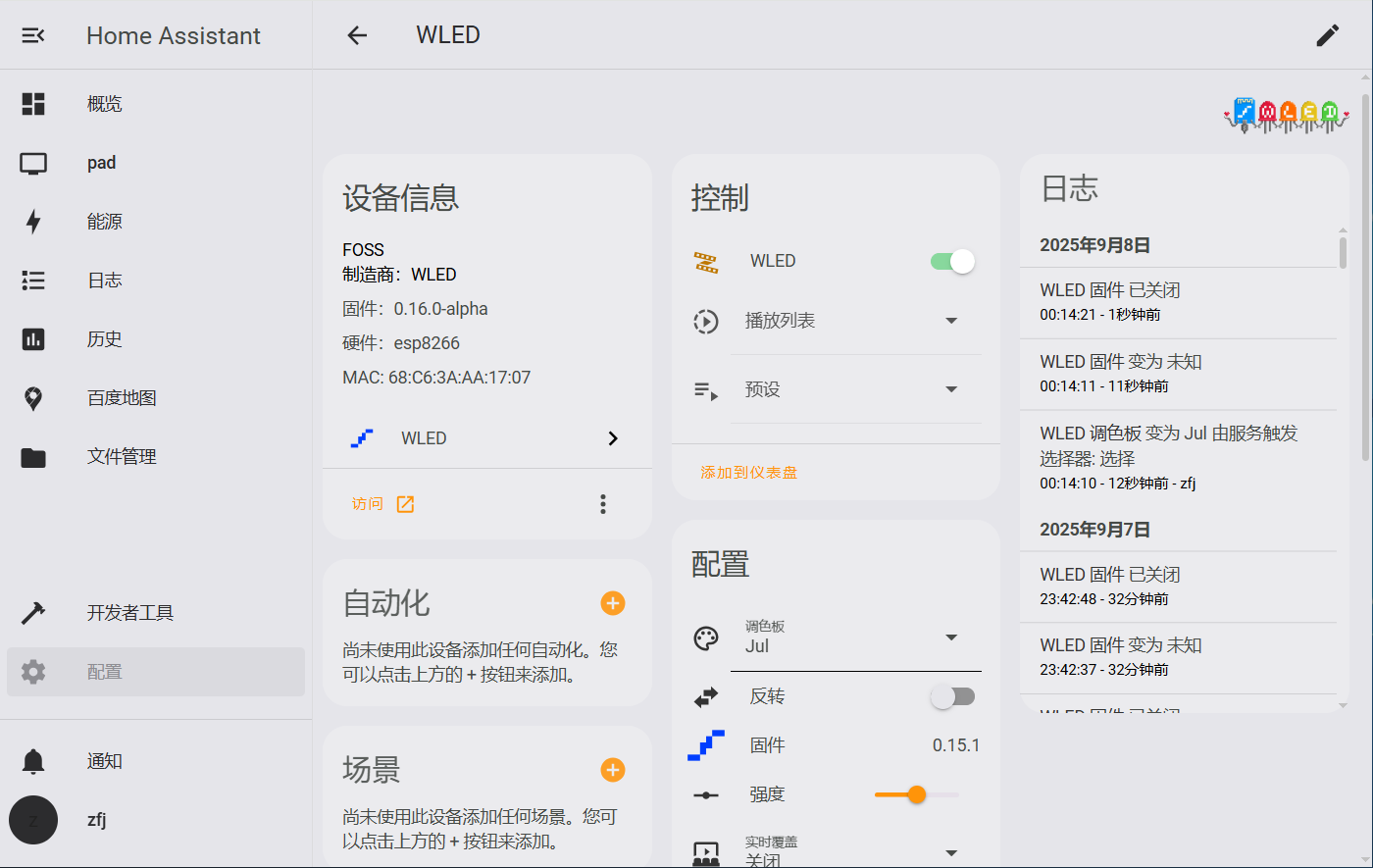

刷上WLED系统

…… (忘记截图了)

最终效果


成本核算

名称 单价 消耗
D1 mini 8.5元/个 1个
WS2812B灯带 8.34元/米 0.5米
总费用 约13元

总结

从电路图到刷固件再到3D建模,最后完整装配调试,挺有意思的小玩具。

参考

WLED Project
D1 mini手册
